弹性粘扣带的制作方法

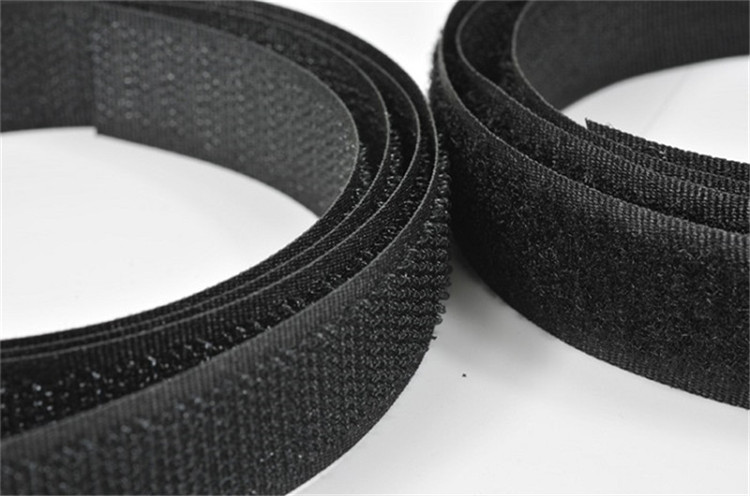

  线织设成片状的毛面区(母扣，LOOP),以利黏扣带的公扣(H00K)的扣结，使 束腹带绑束于人体时，可固定在待束绑的部位(如腰部)。

  然而，因传统束腹带的毛面区，为整片式结构，如此不但造成线材的 浪费，并提高成本，而且，随着使用次数的增加，毛绒面容易纠结成团，造 成毛面分布不均匀，如此，黏扣带的公扣(H00K)将无法顺利钩持于毛面 (L00P)上，使黏扣效果变差，甚至失去黏扣效果，进而减低使用寿命。

  由此可见，上述现有的束腹带在结构与使用上，显然仍存在有不便与 缺陷，而亟待加以进一步改善。未解决上述存在的问题，相关厂商莫不 费尽心思来谋求解决之道,但长久以来一直未见适用的设计被发展完成，而 一般产品又没有适切结构能够解决以上问题，此显然是相关业者急欲解决 的问题。因此如何能创设一种新型的弹性粘扣带，实属当前重要研发课题之 一，亦成为当前业界极需改进的目标。

  有鉴于上述现有的束腹带存在的缺陷，本发明人基于从事此类产品设 计制造多年丰富的实务经验及专业相关知识，并配合学理的运用，积极加以研究 创新，以期创设一种新型的弹性粘扣带，能够改进一般现有的束腹带，使其 更具有实用性。经过不断的研究、设计，并经过反复试作样品及改进后，终 于创设出确具实用价值的本实用新型。

  本实用新型的目的是，克服现有的束腹带存在的缺陷，而提供一种 新型的弹性粘扣带，所要解决的技术问题是使其藉由间隔设置的毛面单元 以及高弹力的强力纱线织结于绵纱上，以增加整体透气度。，非常适于实用。

  本实用新型的另一目的是，提供一种新型的弹性粘扣带，所要解决 的技术问题是强力纱线融合有热熔胶，以提高弹力，所以弹力纱组不易受 破坏，可提高常规使用的寿命。，从而更加适于实用。

  本实用新型的目的及解决其技术问题是采用以下的技术方案来实现的。依据本实用新型提出的一种弹性粘扣带，包含有 一绵纱单元，包含 以固定间距相互并列的多个绵纱；以及多个毛面单元，包含有多个胶丝组、 多个强力纱组与多个特多棉组，各该胶丝组、各该强力纱组与各该特多棉 组相互交错地织设在各该炜纱上；其中，各该胶丝组，包含有两条胶丝，两 条胶丝分设于该毛面单元的前、末位置，且分别织设在该綷纱单元的纟韦纱 上；各该特多棉组，包含有多个相互并列的特多棉线，各该特多棉线介于 前述两条胶丝之间，各该特多棉线包含相互交错的多个短径段与多个长径 段，各该短径段跨越在绵纱单元的顶面上，各该长径段跨越在绰纱单元的 底面上；以及各该强力纱组，包含有多个强力纱线，各该强力纱线并夹在 胶丝与特多棉丝或两条特多棉线之间，并包含有相互交错的多个织结段与 多个架高段，该等织结段紧密织设于该等绵纱上，该等架高段跨越多数个 炜纱且位于纬纱的顶面上方，而且，每一个强力纱线的织结段与架高段皆 交错排列。

  本实用新型的目的以及解决其技术问题还能够使用以下的技术措施来 进一步实现。

  前述的弹性粘扣带，其中所述的特多棉组的特多棉线的长径段跨越绵 纱的数量至少大于该短径段跨越绵纱数量的 一倍以上。

  前述的弹性粘扣带，其中所述的特多棉线的短径段跨越一条绵纱，该 特多棉线的长径^^争越三条炜纱。

  前述的弹性粘扣带，其中所述的强力纱线的架高段的距离大于该等织 结,殳的距离。

  前述的弹性粘扣带，其中所述的强力纱线其架高段的距离跨越七条炜 纱，而其等织结段连续织结在五条绵纱上。

  前述的弹性粘扣带，其中所述的每八个毛面单元组成一道毛面区，两 道毛面区之间余留 一个间隔。

  本实用新型与现存技术相比有着非常明显的优点和有益效果。借由上述技 术方案，本实用新型弹性粘扣带至少具有下列优点及有益效果

  强力纱线融合有热熔胶，以提高弹力，所以弹力纱组不易受破坏，可 增加常规使用的寿命。而藉由间隔设置的毛面单元以及高弹力的强力纱线织结于 绵纱上，以增加整体透气度。

  综上所述，本实用新型一种弹性粘扣带，包含绵纱单元以及间隔织设于 炜纱上的毛面单元，使整体透气性佳。毛面单元包含有多个胶丝组、多个强 力纱组与多个特多棉组。特多棉组的特多棉线的长径段织设于弹性粘扣带 的底面，富具有柔软舒适的触感。强力纱组的强力纱线融合有热熔胶，且其 架高段高凸于绵纱上方，不但可提增透气性，且高弹力结构不易受破坏，以增加常规使用的寿命。本实用新型具有上述诸多优点及实用价值，其不论在产品 结构或功能上皆有较大改进，在技术上有显著的进步，并产生了好用及实 用的效果，且较现有的束缚带具有增进的突出功效，从而更加适于实用，诚 为一新颖、进步、实用的新设计。

  上述说明仅是本实用新型技术方案的概述，为了可以更清楚了解本实 用新型的技术方法，而可依照说明书的内容予以实施，并且为了让本实用 新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施 例，并配合附图，详细说明如下。

  图2为该实施例中毛面单元的分解立体图。 图3为图2中的俯一见图。 图4为沿着图2线条A-A延伸的断面侧一见图。 图5为该弹性粘扣带的外观背面图。

  以下结合附图及较佳实施例，对依据本实用新型^R出的弹性粘扣带其具体实施方式

  有关本实用新型的前述及其他技术内容、特点及功效，在以下配合参 考图式的较佳实施例的详细说明中将可清楚的呈现。通过具体实施方式

  的 说明，当可对本实用新型为达成预定目的所采取的技术方法及功效得一更加深入且具体的了解，然而所附图式仅是提供参考与说明之用，并非用来 对本实用新型加以限制。

  请参阅图1与图2所示，本实用新型的弹性粘扣带10的一较佳实施例， 包含一绰纱单元IOO、多个毛面单元200与二滚边300。各该滚边300分别 织设在该弹性粘扣带10的两侧，用以防止纱线脱出。而且，每八个毛面单 元200组成一道毛面区200，，两道毛面区200，之间余留一个间隔400。

  图2所示为该弹性粘扣带10中一组强力纱组210织设在该绵纱单元100 上的立体图。图3是图2的俯视图。

  请参阅图2与图3所示，该绵纱单元IOO，包含以固定间距相互并列的 多个绵纱110。

  各该毛面单元200,包含有多个胶丝组210、多个强力纱组220与多个 特多棉组230。各该胶丝组210、各该强力纱组220与各该特多棉组230相 互交错地织设在各该炜纱110上。

  各该胶丝组210，包含有两条胶丝211、 212,两条胶丝211、 212分设 于该毛面单元200的前、末位置，且分别织设在该绵纱单元100的绰纱110 上。

  图4所示是沿着图2的线条A-A延伸，以显示毛面单元200的绵向侧 视图。

  请参阅图2、图3与图4所示，各该特多棉组230，包含有多个相互并 列的特多棉线之间。 各该特多棉线包含相互交错的多个短径段2311与多个长径段2312，各 该短径段2311跨越在绵纱单元110的绵纱110的顶面111上，各该长径段 2312 ^争越在绵纱单元110的绵纱110的底面112上。该特多棉组230的特 多棉线的数量至少大于该短径段2311跨 越绵纱IIO数量的一倍以上，在本实施例中，该特多棉线,该特多棉线，包含有两条强力纱线，该强力纱线之间，该该强力纱线并夹在或两条特 多棉线之间。各该强力纱线包含有相互交错的多个织结段 2211、 2221与多个架高段2212、 2222,该等织结l殳2211、 2221紧密织i殳 于该等绵纱110上，该等架高段2212、 2222 3争越多数个炜纱110且位于绵 纱110的顶面111上方，而且，每一个强力纱线皆交错排列，藉由密集交错的该些架高段2212, 作为弹性粘扣带的母扣(Loop)。该等强力纱线 的距离大于该等织结段2211、 2221的距离。在本实施例中，各该强力纱线、2221连续织结在五条绵纱110上。该等强力纱线融合有热熔胶(俗 称热熔丝)，以提升整体的弹性韧度。

  藉此，当弹性粘扣带10由经向(垂直于该等绵纱110的方向)施以拉力 时，利用弹性的胶丝211产生弹性拉伸，使毛面区200，中的弹性强力纱线亦被拉伸变形，进而使弹性粘扣带10获得弹性伸缩形 变的使用目的。

  请参阅图1与图5所示，如上所述，藉由特多棉组230与强力纱组220 编织于纬纱110上，因特多棉组230的各个长径段2312密集织设于该弹性 粘扣带10的底面，让弹性粘扣带10的底面形成复数道富具柔软弹性触感 的棉柔毛面200，，，当贴触于人体肌肤表面，更为舒适柔软，肌肤不会产 生压痕，也不会产生刺痒的触感。

  因此，本实用新型藉由相互间隔的毛面单元200，以及高凸于该弹性粘 扣带10顶面的圓弧架高段2212、 2222，使弹性粘扣带10更为透气，以利 应用于医疗/塑身专用束腰带、手腕束带等，增加整体的透气度，并可提升 穿戴的舒适度，进而改善闷热感。

  而且，利用该等胶丝211、 212并列夹制每一个强力纱组220，使强力 纱组0的组织更扎实而不易松脱，而且该等强力纱线融合有热 熔胶，所以韧度佳，不易被破坏(丝线不易被钩断)，所以，可提升弹性粘 扣带10整体的弹力强度，以延长使用寿命。

  以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作 任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非 用以限定本实用新型，任何熟悉本专业的技术人员在不脱离本实用新型技 术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同 变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实 用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均 仍属于本实用新型技术方案的范围内。

  权利要求1、一种弹性粘扣带，其特征是其包含有一纬纱单元，包含以固定间距相互并列的多个纬纱；以及多个毛面单元，包含有多个胶丝组、多个强力纱组与多个特多棉组，各该胶丝组、各该强力纱组与各该特多棉组相互交错地织设在各该纬纱上；其中，各该胶丝组，包含有两条胶丝，两条胶丝分设于该毛面单元的前、末位置，且分别织设在该纬纱单元的纬纱上；各该特多棉组，包含有多个相互并列的特多棉线，各该特多棉线介于前述两条胶丝之间，各该特多棉线包含相互交错的多个短径段与多个长径段，各该短径段跨越在纬纱单元的顶面上，各该长径段跨越在纬纱单元的底面上；以及各该强力纱组，包含有多个强力纱线，各该强力纱线并夹在胶丝与特多棉丝或两条特多棉线之间，并包含有相互交错的多个织结段与多个架高段，该等织结段紧密织设于该等纬纱上，该等架高段跨越多数个纬纱且位于纬纱的顶面上方，而且，每一个强力纱线的织结段与架高段皆交错排列。2、 依据权利要求1所述的弹性粘扣带，其特征是其中所述的特多棉 组的特多棉线的长径段跨越绵纱的数量至少大于该短径段跨越绵纱数量的 一倍以上。

  3、 根据权利要求2所述的弹性粘扣带，其特征是其中所述的特多棉 线的短径段跨越一条绵纱，该特多棉线的长径段跨越三条绵纱。

  4、 依据权利要求1所述的弹性粘扣带，其特征是其中所述的强力纱 线的架高段的距离大于该等织结段的距离。

  5、 依据权利要求4所述的弹性粘扣带，其特征是其中所述的强力纱 线其架高段的距离跨越七条纬纱，而其等织结段连续织结在五条纬纱上。

  6、 依据权利要求1所述的弹性粘扣带，其特征是其中所述的强力纱 线所述的弹性粘扣带，其特征是其中每八个毛面单 元组成一道毛面区，两道毛面区之间余留一个间隔。

  本实用新型是有关于一种弹性粘扣带，包含纬纱单元以及间隔织设于纬纱上的毛面单元，使整体透气性佳。毛面单元包含有多个胶丝组、多个强力纱组与多个特多棉组。特多棉组的特多棉线的长径段织设于弹性粘扣带的底面，富具有柔软舒适的触感。强力纱组的强力纱线融合有热熔胶，且其架高段高凸于纬纱上方，不但可提增透气性，且高弹力结构不易受破坏，以增加常规使用的寿命。文档编号
